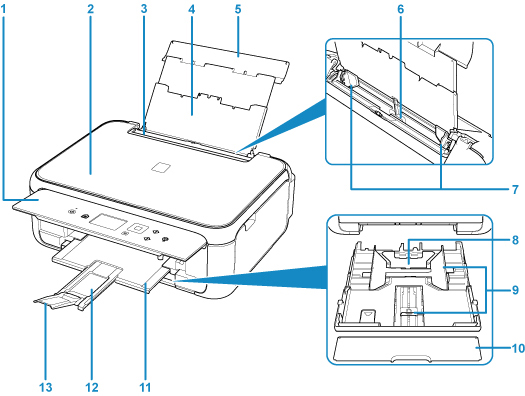

Pohľad spredu

(1) ovládací panel

Používajte ho na zmenu nastavení alebo ovládanie tlačiarne.

(2) kryt dokumentov

Otvorte ho pri umiestňovaní originálov na ploché predlohové sklo.

(3) kryt otvoru podávača

Zabraňuje tomu, aby niečo spadlo do otvoru podávača.

Otvorením posuniete vodiace lišty papiera. Pred tlačou ho zatvorte.

(4) podpera papiera

Ak chcete papier vložiť do zadného zásobníka, predĺžte ju.

(5) kryt zadného zásobníka

Po jeho otvorení môžete vložiť papier do zadného zásobníka.

(6) zadný zásobník

Sem vložte papier. Naraz možno vložiť jeden alebo viacero hárkov rovnakej veľkosti a typu papiera, ktoré sa však automaticky budú podávať po jednom.

(7) vodiace lišty papiera

Zarovnajte ich s bočnými hranami balíka papiera.

(8) kazeta

Vložte do kazety obyčajný papier veľkosti A4, B5, A5 alebo Letter a zasuňte ju do tlačiarne.

(9) vodiace lišty papiera

Zarovnajte ich s pravou/ľavou/prednou hranou balíka papiera.

(10) kryt kazety

Po odpojení je možné vložiť papier do kazety.

(11) výstupný zásobník papiera

Vysunie sa sem vytlačený papier. Vytiahnite ho pred tlačou.

(12) podpera výstupného zásobníka

Jej predĺžením podopriete vysunutý papier.

(13) vysúvacia časť výstupného zásobníka

Jej otvorením podopriete vysunutý papier.
